Si la canicule vous fait rêver d’un confort parfait, sans pour autant sacrifier le style de votre intérieur, la climatisation gainable est la réponse. Ce système discret, efficace et silencieux régule la température de votre habitat de manière uniforme, tout en se faisant oublier.

Nous avons voulu créer ce guide. Loin d’être une simple liste d’étapes, il est le fruit de notre passion et de notre engagement à vous accompagner de A à Z. L’installation d’une climatisation gainable est un investissement dans votre bien-être et dans la valeur de votre maison. Avec une bonne planification et le bon partenaire, c’est l’assurance d’un confort invisible et durable.

Points clés à retenir

• Discrétion absolue : le système est entièrement invisible, seules les grilles de diffusion restent apparentes.
• Confort optimal : il assure une température homogène et peut être régulé pièce par pièce pour un confort sur mesure.
• Expertise nécessaire : l’installation est complexe et demande l’intervention de professionnels qualifiés pour un fonctionnement optimal et sécurisé. C’est pourquoi une mission de maitrise d’oeuvre est souvent indispensable.

Qu’est-ce qu’une climatisation gainable et pourquoi la choisir ?

---

Définition et composition du système

La climatisation gainable est un système centralisé. C’est un ensemble d’équipements de chauffage et de climatisation. Il est conçu pour la discrétion. Vous pouvez l’installer en rénovation. Il n’y a pas de saignée dans les murs. Il n’y a pas de câbles apparents.

Le système se compose de plusieurs éléments clés :

• Une pompe à chaleur (PAC) extérieure recueille les calories dans l’air.
• Une unité intérieure est placée dans les combles. Elle transforme l’énergie en chaleur ou fraîcheur.
• Un réseau de gaines est dissimulé dans les combles ou un faux plafond. Il propulse l’air dans les pièces via un circuit aéraulique.
• Des grilles d’air sont les seuls éléments visibles. Elles sont discrètes.

L’unité intérieure est dissimulée. Le système est très silencieux. Les éléments bruyants sont isolés, comme le système de ventilation et le compresseur. La pression acoustique de l’unité intérieure peut descendre jusqu’à 20 dB(A).

Les avantages d’une climatisation gainable

Le climatiseur gainable offre de nombreux atouts. C’est un choix de qualité pour un confort durable.

• Discrétion absolue. C’est son principal avantage. L’équipement est invisible. Vous évitez les splits muraux inesthétiques. Seules les grilles de diffusion sont apparentes. Elles préservent l’intérieur.
• Silence exceptionnel. L’unité intérieure est cachée. Il n’y a aucun bruit dans la maison. Les éléments les plus bruyants sont isolés. Le système de ventilation et le compresseur sont éloignés. La pression acoustique descend à 20 dB(A).
• Performance énergétique élevée. Le système utilise une pompe à chaleur air-air. Il consomme peu d’énergie. Le Coefficient de Performance (COP) est souvent de 3 ou 4. Pour 1 kWh consommé, il en produit 3 ou 4. Vous économisez jusqu’à 75 % d’énergie. Les modèles sont classés A++ en froid et A+ en chaud. La technologie Inverter régule la température et réduit la consommation.
• Confort sur mesure. Le système diffuse une température uniforme. Vous pouvez aussi programmer la température de chaque pièce. L’air est traité par une filtration unique. Il est purifié et déshumidifié.
• Installation et entretien facilités. L’installation est simple dans les combles. L’entretien est aisé. Il suffit de s’occuper de l’unité intérieure et des grilles d’aération. L’équipement a une longue durée de vie.
• Respect de l’environnement. Le système utilise une énergie renouvelable. Il est très écologique. Le fluide frigorigène (souvent le R32) n’a pas d’effets nocifs sur la couche d’ozone.

Les inconvénients de la climatisation gainable

Si la climatisation gainable offre un confort inégalé, il est important d’avoir une vision complète avant de se lancer. Voici les points à considérer pour prendre la meilleure décision.

• Coût initial. L’investissement initial est un point clé. Le budget est souvent plus élevé qu’un système classique. Les unités, les gaines et la main-d’œuvre qualifiée augmentent la facture. Des travaux supplémentaires sont aussi parfois nécessaires pour intégrer les gaines, ce qui a un impact sur le prix final.
• Complexité d’installation. L’installation est plus complexe qu’un simple split. Elle demande une étude préalable approfondie. Des travaux peuvent être nécessaires pour créer des passages dans les murs et les plafonds. La coordination de différents professionnels, comme les électriciens et les plombiers, est indispensable.
• Entretien régulier. Pour garantir sa performance, le système demande un entretien suivi. Les filtres doivent être nettoyés régulièrement. Les gaines et les unités doivent être inspectées. Cela garantit une bonne qualité d’air et le bon fonctionnement du système.
• Impact en cas de panne. Une panne de climatisation gainable peut avoir des conséquences plus importantes. Localiser et réparer un problème peut être plus difficile et plus coûteux. Si le système principal tombe en panne, toute la climatisation est coupée dans les pièces desservies.

Idéal pour le neuf et la rénovation

Le climatiseur gainable s’adapte à tous les projets. C’est une solution parfaite pour les constructions neuves. Il est aussi idéal pour les chantiers de rénovation. Il s’intègre facilement dans les combles. Vous pouvez aussi le placer dans les faux plafonds. Les unités sont compactes. Certaines ont une hauteur de seulement 200 mm. Elles se glissent partout.

Les étapes clés de l’installation d’une climatisation gainable

---

Étapes préliminaires

Tout projet commence par une phase d’étude. C’est indispensable. L’intervention d’un professionnel assure un résultat optimal.

• Choix et puissance. Il faut choisir un modèle adapté à votre espace. Nous calculons la puissance nécessaire. On multiplie la surface par 100 pour une hauteur de plafond de 2,50 m. Cela donne le rendement en Watts (W). Pour une maison de 120 m², la puissance est de 12 000 W (12 kW). Pour les maisons récentes (BBC/BEPos), on estime à 50 W/m². Pour les maisons plus anciennes, comptez 100 W/m². On prend en compte le volume, l’exposition au soleil et l’isolation thermique intérieure ou extérieure.
• Sélection des diffuseurs. Ils sont essentiels. Ils répartissent l’air frais. Il existe un large choix. Le choix dépend de vos préférences. Des ensembles comme les ER LINE existent.
• Évaluation de la ventilation. On calcule le débit d’air requis. Les grilles de ventilation sont placées de manière stratégique. L’air circule harmonieusement.
• Préparation de l’espace. On vérifie les faux plafonds. L’espace doit être suffisant. Il faut un minimum de 200 mm pour les gainables basse pression. Comptez 300 mm pour les gainables moyenne et haute pression.
• Accès pour la maintenance. Prévoyez des trappes de visite. Un plafond en dalles (600×600) peut être utile. Cela permet d’accéder aux unités et conduits. Les combles doivent être accessibles, idéalement par une trappe de visite.

Installation de l’unité intérieure

Elle assure le bon fonctionnement de votre système. L’unité est généralement dissimulée. On la place dans les combles ou un faux plafond. L’emplacement est stratégique. On la positionne au centre des pièces. La distribution de l’air est équilibrée.

Dans certains cas, on peut l’installer au sous-sol. Une buanderie isolée est une option. Cela facilite l’entretien.

L’unité est suspendue. On utilise des câbles acier (gripples) ou des tiges filetées. On la fixe aux fermettes dans les combles. On la fixe dans un faux plafond. L’unité doit être parfaitement horizontale. On prévoit une pente pour l’écoulement des condensats. C’est important pour les gainables basse pression. Les modèles moyenne et haute pression ont souvent une pompe de relevage intégrée.

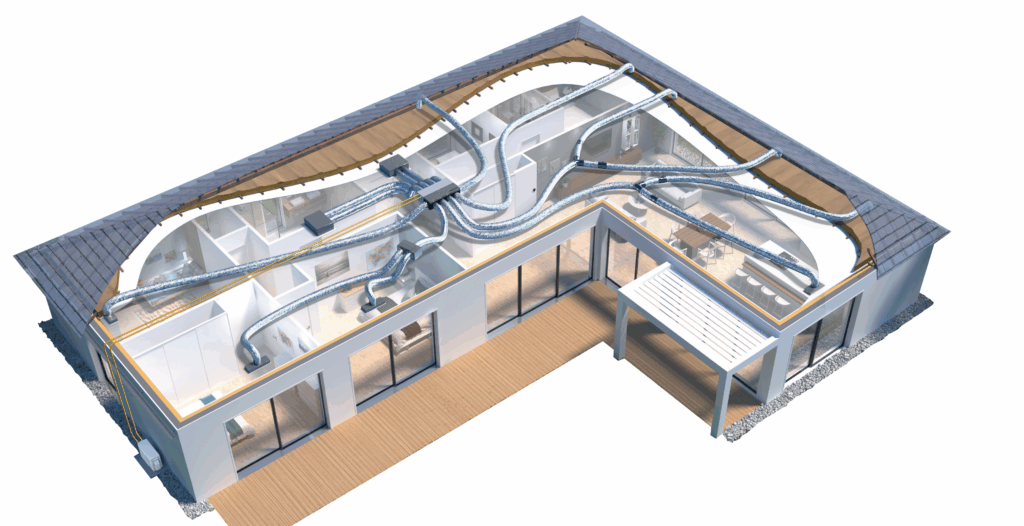

Installation du réseau aéraulique (gaines, diffuseurs et grilles)

Le réseau aéraulique est le cœur du système. C’est lui qui distribue l’air.

On commence par le montage des plenums. Les plenums de soufflage et de reprise sont vissés sur l’unité intérieure. On utilise des vis autoforeuses. On les rend étanches avec du scotch aluminium. On les isole avec du scotch isolant. Il faut les soutenir, par exemple avec des gripples. Pour le plenum de reprise, on retire le filtre d’origine.

Ensuite, on connecte les gaines souples isolées. Elles relient les plenums aux bouches de soufflage. Il est crucial d’utiliser du scotch aluminium et des colliers. Cela assure l’étanchéité et l’isolation des gaines. Aucune partie du circuit ne doit être en contact direct avec l’air ambiant. Cela évite la condensation.

Les gaines de soufflage ont des diamètres spécifiques. On utilise des gaines de 160 mm pour les petites pièces, comme les chambres (< 15 m²). Les plenums et grilles ont des dimensions de 300×100 ou 300×150. Pour des surfaces plus grandes, on conseille des gaines de 200 mm. Les plenums et grilles seront de 400×150 ou 400×200.

Les bouches de soufflage sont placées stratégiquement. Elles sont positionnées idéalement devant les fenêtres. Cela crée un rideau d’air. On évite de souffler directement sur les occupants. Le plenum de soufflage est fixé au plafond. Des griffes latérales le maintiennent. La grille est fixée par-dessus avec des clips. On peut appliquer un joint d’acrylique pour une finition parfaite.

Les grilles de reprise sont généralement dans un couloir ou un hall d’entrée. Elles captent l’air ambiant. Il faut une reprise pour un gainable jusqu’à 7 kW. Deux reprises sont nécessaires pour un gainable de plus de 7 kW.

Pour réduire le bruit, il y a une solution. Si le plenum de reprise est trop proche de l’unité, on peut réaliser des chicanes. Cela atténue le bruit.

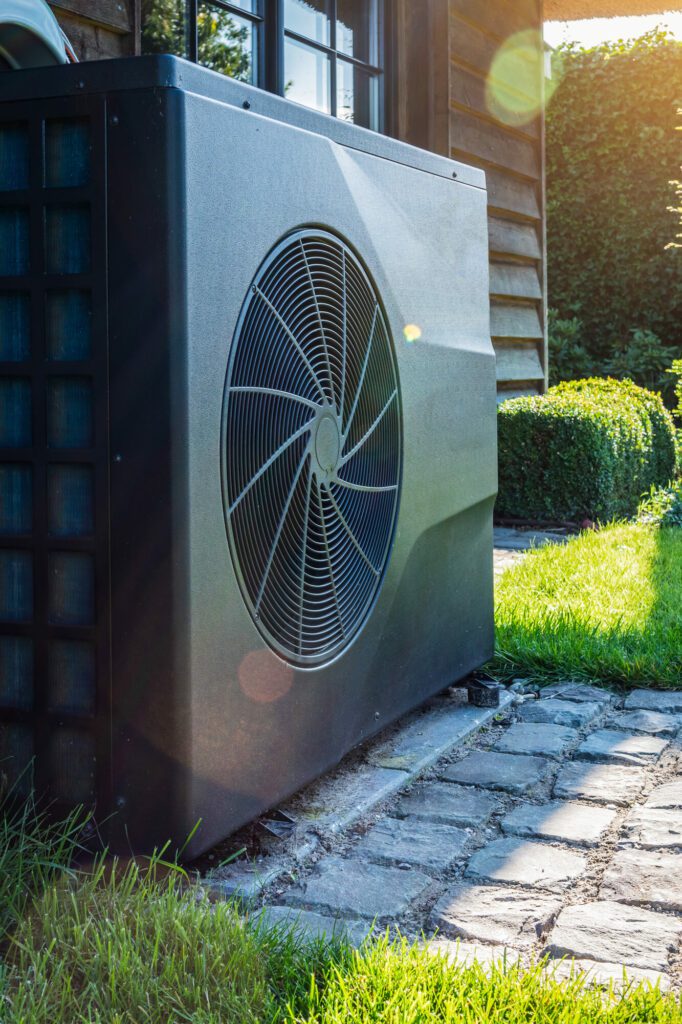

Installation de l’unité extérieure

• Le choix de l’emplacement. Il faut éviter l’exposition plein sud si vous utilisez la climatisation. Pour le chauffage, évitez le plein nord. Cela optimise la consommation d’énergie. Ne la placez pas derrière une chambre. Évitez les nuisances sonores. Éloignez-la des végétaux. Ils pourraient gêner son fonctionnement.
• Les distances à respecter. Laissez 10 cm d’espace minimum tout autour. Côté droit, il faut 30 cm pour les connexions.
• La hauteur et l’accès. Évitez une hauteur trop importante. Cela facilite la maintenance. Nos techniciens facturent un supplément si l’appareil est à plus de 2 mètres du sol.
• La préparation du support. Le support doit être solide et de niveau. Il doit supporter le poids de l’unité. Pour un support mural, on utilise des chevilles. Ou du scellement chimique. Des amortisseurs coniques limitent les vibrations. Au sol, c’est plus simple. L’unité est posée sur une dalle en béton. Les supports en caoutchouc « rubber foot » absorbent bien les vibrations.
• Les raccordements. L’alimentation électrique se fait par l’unité extérieure. Un câble d’interconnexion relie les deux unités. Il est souvent de 4G x 1,5 mm². Une protection électrique adéquate est fournie.
• Les liaisons frigorifiques. C’est une opération délicate. Un professionnel doit la réaliser. On évite les fuites de fluide réfrigérant. On assure une connexion étanche. Les diamètres courants sont 1/2″ pour le gaz et 1/4″ pour le liquide. La longueur standard est de 20 m. Elle est d’un minimum de 5 m et un maximum de 30 m. La machine est préchargée pour une certaine longueur (par exemple 7m). Au-delà, un complément de gaz est nécessaire.
• L’isolation des lignes. Elle prévient les pertes thermiques. Elle garantit l’efficacité du système. Utilisez des matériaux isolants de qualité.
• Les démarches administratives. L’installation en façade peut modifier l’aspect du bâtiment. Elle nécessite une déclaration préalable (DP) à la mairie. En copropriété, l’accord de l’assemblée est requis.

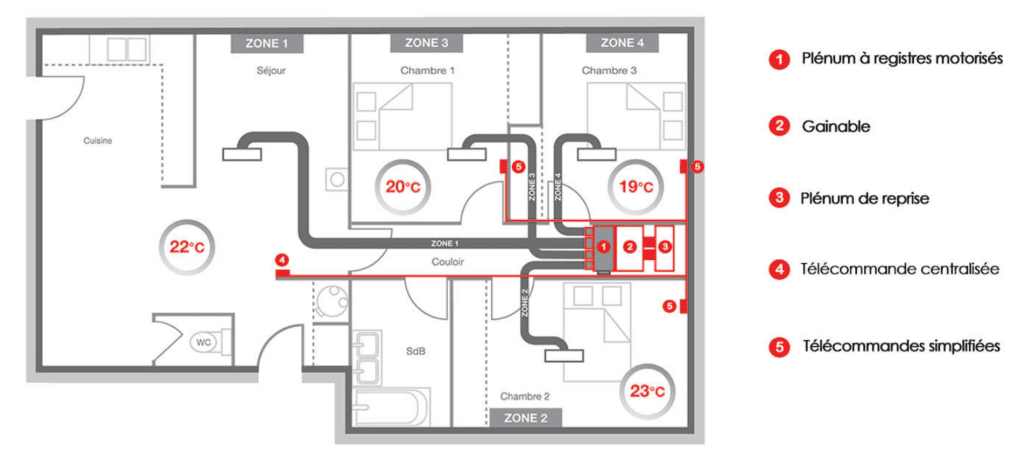

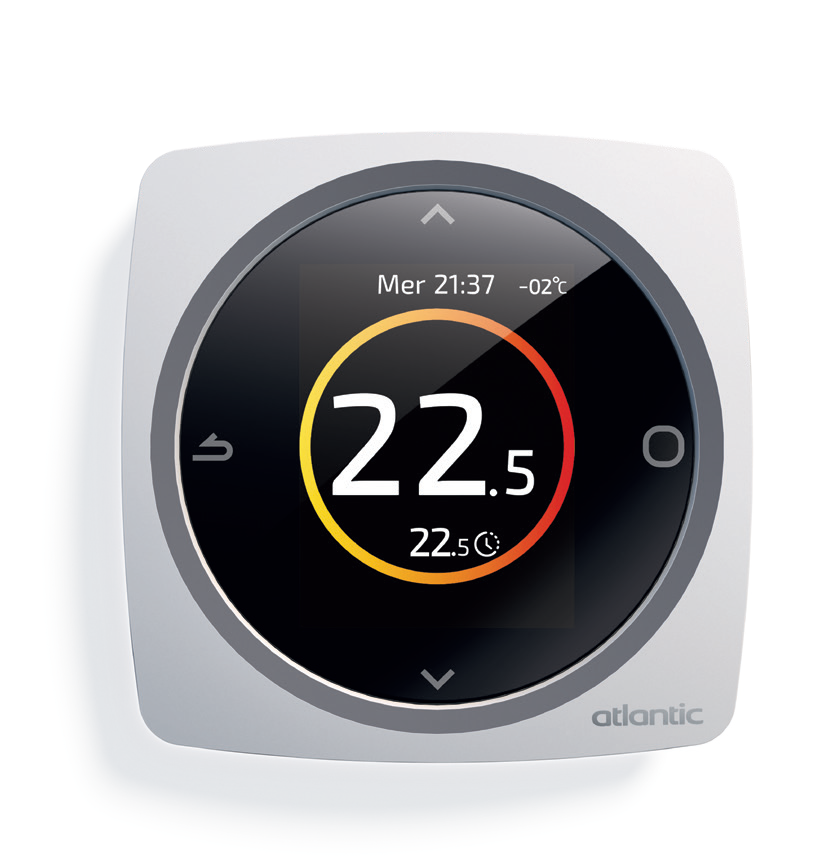

Les différentes options de régulation de votre climatisation gainable : gérer le confort pièce par pièce

---

• Sans régulation. C’est la solution la plus simple à installer. Mais la plus chère à l’usage. Toutes les pièces ont la même température. Elles suivent la consigne de la télécommande principale. Même si elles ne sont pas occupées.
• Régulation par servomoteurs. On ajoute des volets manuels. Ils sont équipés de servomoteurs. Ils sont pilotés par un thermostat. Chaque pièce a son thermostat. Sauf celle avec la télécommande principale. Cette solution régule la température à 2° près. Elle peut couper la diffusion d’air. Mais une seule pièce détermine le fonctionnement global. Les autres ne sont pas totalement indépendantes.
• Régulation DELTA DORE. Ce système utilise aussi des volets manuels. Ils sont équipés de servomoteurs. Des thermostats radio les pilotent. Une passerelle de communication gère le tout. Chaque pièce devient indépendante. Le système a besoin d’un by-pass. Il est installé entre le plenum de soufflage et de reprise. Il gère le surplus d’air.
• Régulation Airzone ou Shogun Navizone. Ce sont les solutions les plus avancées. Elles sont faciles à installer et configurer. Elles incluent un plenum de soufflage avec volets motorisés. Il y a aussi un plenum de reprise. Un pack de thermostats est fourni. Ils sont filaires ou radio. Une passerelle de communication et une platine centrale optimisent la régulation.Ces systèmes créent jusqu’à 8 zones indépendantes. Ils contrôlent la température de chaque pièce de manière précise. Ils génèrent des économies importantes. Jusqu’à 53 % avec Airzone. Soit jusqu’à 600 € par an. Le pilotage à distance via une application est souvent inclus, comme Cozytouch. Ces systèmes offrent aussi une fonction de brassage d’air. Cela homogénéise la température et la qualité de l’air sans que le groupe extérieur ne démarre pas.

Mise en service et maintenance : garantir la longévité de votre système

---

La mise en service (obligatoire par un professionnel)

Elle doit être réalisée par un technicien qualifié. Il doit avoir une capacité à manipuler les fluides frigorigènes. C’est une obligation légale.

• Vérification des raccordements. Le professionnel effectue un test d’étanchéité à l’azote. C’est pour détecter les fuites. Le test peut aller jusqu’à 42 bars. L’isolation des conduits est aussi vérifiée.
• Opérations techniques. Le technicien effectue le tirage au vide de l’installation. Il ajoute un complément de gaz si c’est nécessaire. Parfois, jusqu’à 600 grammes sont inclus. Il met l’appareil en route pour un essai. Il fait un relevé de fonctionnement. Une formation à l’utilisateur est proposée.
• Le coût. Prévoyez un budget entre 150 et 400 € pour cette étape.

Entretien et maintenance régulière

Un bon entretien est la clé. Il garantit la longévité de votre système. Il assure un fonctionnement optimal et une bonne efficacité énergétique.

• L’entretien courant. C’est une tâche simple que vous pouvez faire vous-même. Nettoyez les filtres. C’est fondamental. Des filtres encrassés bloquent le flux d’air. Cela réduit l’efficacité et augmente la consommation. Il faut les nettoyer ou les remplacer tous les deux ou trois mois. Vous devez aussi vérifier le débit d’air. Assurez-vous que les grilles ne sont pas obstruées. Contrôlez l’isolation des conduits.
• La maintenance professionnelle. Nous vous recommandons une visite annuelle. Un professionnel qualifié identifiera les problèmes. Il les résoudra avant qu’ils ne s’aggravent. Un contrat d’entretien annuel est une bonne idée. Il prolonge la durée de vie du système. Il inclut des visites régulières et des dépannages à tarifs préférentiels.
• Le dépannage. Apprenez à identifier les problèmes courants. Manque de refroidissement, bruits inhabituels ou fuites d’eau. Des solutions simples existent. Vous pouvez réinitialiser le système. Ou nettoyer les composants accessibles. Si le problème persiste, faites appel à un professionnel.

Coût et aides financières pour votre climatisation gainable

---

Le prix d’une climatisation gainable

Le coût d’un climatiseur gainable est plus élevé qu’un système à splits. C’est dû à la main-d’œuvre. L’installation est plus complexe.

• La fourchette de prix. Le matériel seul coûte entre 1 000 et 8 000 €. L’installation complète, matériel et pose, varie de 5 000 à 15 000 €. Ce prix inclut le raccordement électrique. Il couvre aussi le raccordement du réseau frigorigène. Les éventuels travaux de maçonnerie sont compris.
• Les facteurs qui influent sur le prix. La puissance de l’appareil change le coût. Plus il est puissant, plus il est cher. La consommation d’énergie est aussi un critère. Les appareils classés A+, A++ ou A+++ sont plus chers à l’achat. Mais ils sont moins gourmands en énergie à long terme. Le COP et le SEER sont de bons indicateurs. La gamme et la marque ont aussi un impact. Les modèles haut de gamme sont plus chers. Ils offrent des options supplémentaires. Pensez à la programmation connectée, au mode silencieux ou à la technologie Inverter. Des marques comme Daikin, Mitsubishi Electric, Toshiba ou Panasonic sont réputées. La complexité du chantier fait varier le prix. L’absence d’espace libre pour les gaines peut augmenter le coût. Les accès difficiles, comme un toit, aussi.
• Faux plafonds. Si vous n’avez pas de faux plafond existant ou de combles, il faudra en créer un. Cela augmente le prix.

Aides financières pour l’installation

Malgré son coût, la climatisation gainable est éligible à des aides. C’est un point important, car elle est considérée comme une pompe à chaleur air-air.

• Les dispositifs d’aide. Vous pouvez prétendre aux Certificats d’Économie d’Énergie (CEE). Ces primes sont versées par les fournisseurs d’énergie. L’installation doit avoir un SCOP supérieur ou égal à 3,9. Le logement doit avoir plus de 2 ans. Il y a aussi MaPrimeRénov’ et MaPrimeRénov’ Sérénité de l’Anah. Elles sont sous conditions de ressources et s’inscrivent souvent dans un projet de rénovation globale.
• Le taux de TVA. Le taux de TVA pour l’installation d’une pompe à chaleur air-air est de 20 %. Cela s’applique que votre projet soit une construction neuve ou une rénovation.
• Autres aides possibles. L’Éco-Prêt à Taux Zéro (Éco-PTZ) est une option. Il est accordé pour un bouquet de travaux de rénovation énergétique. La prime à la conversion des chaudières est une autre possibilité. L’exonération de la taxe foncière peut s’appliquer pour les travaux d’économie d’énergie.

Faire appel à un professionnel : pourquoi et comment choisir ?

---

L’indispensable expertise professionnelle

Installer une climatisation gainable est un vrai métier. Ce n’est pas une simple opération. C’est un travail technique. Il requiert un savoir-faire spécifique. L’intervention d’experts est indispensable.

• Conseil et dimensionnement. Un professionnel vous aide à choisir le bon modèle. Il réalise un bilan thermique complet. C’est un calcul précis et garantit la bonne performance.
• Complexité technique. La pose du réseau aéraulique est complexe. Les raccordements électriques et frigorifiques aussi. Les réglages sont précis.
• Manipulation des fluides. Seul un professionnel est habilité. Il doit avoir un certificat d’aptitude. C’est obligatoire. C’est la seule personne autorisée à faire la mise en service.
• Travaux complémentaires. Certaines entreprises gèrent les petits travaux annexes. Elles peuvent percer un mur. Elles s’occupent de l’alimentation électrique. Elles font la plâtrerie.

Les services proposés par Atelier Anaka

Un projet de rénovation mérite un accompagnement complet. Chez Atelier Anaka, nous vous proposons un suivi sur mesure.

• Un seul interlocuteur. Vous avez un contact unique pour tous vos travaux. Nous simplifions la communication et la coordination du projet.
• Devis et acomptes sécurisés. Nos devis sont clairs. Ils sont négociés pour votre bénéfice. Les acomptes sont sécurisés, évitant les mauvaises surprises.
• Un réseau de confiance. Nous sélectionnons nos artisans avec soin. Leurs compétences et leur motivation sont garanties.
• Un suivi complet. Nous vous accompagnons. Nous suivons le chantier de A à Z. Nous sommes basés à Voiron et travaillons jusqu’à Grenoble, pour être toujours près de nos chantiers.
• Étude et chiffrage. Notre service avant-vente réalise une étude technique. Il propose un chiffrage précis.
• Assistance et garanties. Une assistance technique est disponible après-vente. Les garanties sont incluses. Votre tranquillité est assurée.

C’est pourquoi il est crucial de bien choisir votre entreprise de climatisation pour garantir la réussite de votre projet

L’importance de comparer les devis

Comparer les devis est essentiel. Ne vous arrêtez pas à la première proposition. Il est fortement recommandé de demander plusieurs devis détaillés. Vous trouverez ainsi la meilleure offre. L’objectif est de trouver le bon équilibre entre le prix, les services inclus et les garanties. Prenez le temps d’analyser chaque document. Posez des questions. Cela vous assure de faire le choix le plus juste pour votre projet. C’est le premier pas vers une collaboration basée sur la confiance.

Les points de vigilance pour l’installation d’une climatisation gainable

---

Dimensionnement de l’installation

La puissance de l’installation est capital pour assurer le bon fonctionnement du système de climatisation gainable. Un système sous-dimensionné ne pourra pas refroidir ou chauffer efficacement l’espace, tandis qu’un système surdimensionné entraînera une consommation d’énergie inutile et des cycles de fonctionnement trop courts, ce qui peut réduire la durée de vie des composants. Il peut être intéressant d’exploiter cette solution dans un DPE projeté pour améliorer la note énergétique. Il est essentiel de :

• Calculer précisément les besoins en chauffage : Cela inclut la surface à couvrir, le volume des différentes pièces, et l’usage des espaces pour déterminer la capacité requise.
• Faire le bilan de l’enveloppe de la maison : Prendre connaissance de l’isolation posée, de la date de construction, des dates des rénovations.

Bilan thermique de la maison

Le calcul thermique de la maison permet d’évaluer les pertes et gains de chaleur, ce qui est fondamental pour dimensionner correctement le système de climatisation pour une maison existante ou une rénovation globale. Ce bilan prend en compte :

• L’isolation thermique : Évaluer l’efficacité de l’isolation des murs, des toits, et des fenêtres est crucial pour déterminer les besoins en climatisation.
• L’exposition solaire : La position de la maison et l’exposition aux rayons du soleil affectent les besoins en refroidissement, surtout en été.

Un calcul thermique complet aide à identifier les mesures d’amélioration possibles pour l’isolation, ce qui peut réduire la charge de chauffage nécessaire et améliorer l’efficacité énergétique de l’ensemble du système.

Étanchéité et isolation des gaines

L’étanchéité et l’isolation des gaines sont des aspects déterminants pour maintenir l’efficacité du système de climatisation gainable. Des gaines mal isolées ou non étanches peuvent entraîner des pertes d’air, réduisant ainsi l’efficacité du système et augmentant les coûts énergétiques. Il est important de :

• Utiliser des matériaux d’isolation de haute qualité : Assurer que les gaines sont bien isolées pour minimiser les pertes de chaleur ou de froid.
• Vérifier l’étanchéité des raccords : Des raccords mal scellés peuvent entraîner des fuites d’air, ce qui réduit l’efficacité du système. Des tests d’étanchéité doivent être réalisés pour garantir que toutes les connexions sont bien scellées.
• Inspecter régulièrement les gaines : Un entretien régulier permet de détecter et de réparer rapidement toute fuite ou dommage.

Équilibrage du système

L’équilibrage avant la mise en service du système est essentiel pour garantir une distribution uniforme de l’air dans toutes les pièces. Un mauvais équilibrage peut entraîner des différences de température significatives entre les pièces, rendant le système inefficace et inconfortable. Les points à considérer incluent :

• Réglage des débits d’air : Chaque pièce doit recevoir une quantité d’air proportionnelle à ses besoins de chauffage ou de refroidissement. Cela peut nécessiter l’ajustement des registres de débit d’air pour chaque gaine.
• Utilisation de régulateurs de débit : Des dispositifs comme les registres d’air à pression constante peuvent aider à maintenir un débit d’air équilibré dans tout le système.
• Vérification de la pression : Assurer que la pression d’air dans les gaines est uniforme pour éviter les pertes de débit et garantir une distribution efficace de l’air conditionné.
